Miernik przemieszczeń liniowych MPL603

Trzy kanałowy miernik przemieszczeń liniowych z zastosowaniem multipleksowania. Wewnątrz miernika znajduje się jeden generator zasilający uzwojenia pierwotne przetworników napięciem o wysokości 3Vpp i częstotliwości 1,5 kHz. Sygnały wyjściowe z przetworników kierowane są na dekoder multipleksowany z przetwornikiem A/D 14 bitowym. Oprócz pomiaru przemieszczeń miernik mierzy dwie zewnętrzne temperatury i jedną temperaturę wewnętrzną.   Zlinearyzowany i kompensowany wynik pomiarowy jest wysyłany z miernika w postaci sygnału RS485 w protokole Modbus RTU.

Systemy wizualizacyjno – archiwizacyjne

Realizujemy systemy wizualizacyjno – archiwizacyjne w szczególności na bazie platformy Promotic, ale również inne. Jest to bardzo korzystna ekonomicznie propozycja dla aplikacji do kilkunastu punktów pomiarowych. Kompletujemy i uruchamiamy pomiary różnych wielkości fizycznych, a komunikacja z komputerem odbywa się najczęściej przy wykorzystaniu MODBUS RTU.

Pomiar przemieszczeń - miernik MPL508

Miernik przemieszczeń liniowych MPL 508

Miernik MPL508 jest ośmiokanałowym, przemysłowym miernikiem realizującym pomiary przemieszczeń liniowych pracującym z dowolnymi przetwornikami przemieszczeń z grupy AC/AC. Miernik ma konstrukcję panelową, składa się z kanałów standardu Eurocard oraz zasilacza ze wskaźnikiem cyfrowym. Miernik zasila przetworniki oraz przekształca zmienne napięcia wyjściowe przetworników na standardowe sygnały napięciowe (±10 VDC, ±5 VDC, 0÷10 VDC, 0÷5 VDC) lub prądowe (4÷20 mA, 0÷20 mA). Miernik jest seryjnie wyposażony w jeden, (przełączany) wskaźnik cyfrowy LED 3½ lub 4½ cyfry wyświetlający wynik pomiaru w dowolnych jednostkach przemieszczenia bądź sygnału wyjściowego. Zasilanie 230V/ 50Hz. Obudowa stojąca, aluminium/stal, IP30.

Miernik przemieszczeń liniowych MPL 402

Miernik MPL402 jest dwukanałowym, przemysłowym miernikiem przemieszczeń liniowych pracującym z dowolnymi przetwornikami przemieszczeń z grupy AC/AC. Miernik ma konstrukcję panelową, składa się z dwóch kanałów standardu Eurocard oraz zasilacza ze wskaźnikiem cyfrowym. Miernik zasila przetworniki oraz przekształca zmienne napięcia wyjściowe przetworników na standardowe sygnały napięciowe (±10 VDC, ±5 VDC, 0÷10 VDC, 0÷5 VDC) lub prądowe (4÷20 mA, 0÷20 mA). Miernik jest seryjnie wyposażony w jeden, (przełączany) wskaźnik cyfrowy LED 3½ lub 4½ cyfry wyświetlający wynik pomiaru w dowolnych jednostkach przemieszczenia bądź sygnału wyjściowego. Zasilanie 230 VAC lub 24 VDC. Obudowa naścienna, ABS, IP65.

Miernik przemieszczeń liniowych MPL703

Miernik MPL703 jest trzykanałowym, laboratoryjnym miernikiem przemieszczeń liniowych pracującym z dowolnymi przetwornikami przemieszczeń z grupy AC/AC. Zasila on przetworniki oraz przekształca zmienne napięcie wyjściowe przetworników na standardowy sygnał napięciowy lub prądowy. Miernik jest wyposażony we własny wskaźnik cyfrowy LED 3½ cyfry wyświetlający wynik pomiaru w dowolnych jednostkach przemieszczenia bądź sygnału wyjściowego. Zasilanie 230V/ 50Hz. Obudowa stojąca, IP30.

Miernik przemieszczeń liniowych MPL701

Miernik MPL701 jest jednokanałowym, laboratoryjnym miernikiem przemieszczeń liniowych pracującym z dowolnym przetwornikiem przemieszczeń z grupy AC/AC. Zasila on przetwornik oraz przekształca zmienne napięcie wyjściowe przetwornika na jeden ze standardowych sygnałów napięciowych (±10 VDC lub 0÷10 VDC). Miernik jest wyposażony we własny wskaźnik cyfrowy LED 3½ cyfry wyświetlający wynik pomiaru w dowolnych jednostkach przemieszczenia bądź sygnału wyjściowego. Zasilanie 230 VAC lub 24 VDC. Obudowa stojąca, IP30.

Miernik przemieszczeń liniowych RSP-02

Jednokanałowy miernik RSP-02 jest przeznaczony do pomiaru przesunięcia liniowego w zakresie 1÷3000 mm. Opcjonalny program wyświetla na ekranie komputera wykres przemieszczenia względem czasu. Miernik RSP-02 zbudowany jest w oparciu o przetwornik przemieszczeń typu AC/AC współpracujący z generatorem i demodulatorem które znajdują się w obudowie RSP-02. Zdemodulowany sygnał przetwarzany jest na sygnał 0÷10V, który następnie podlega przetworzeniu na sygnał cyfrowy standardzie USB/RS232/RS485 z protokołem MODBUS-RTU i podawane na wejście komputera.

przetwornik różnicy ciśnień ze zbloczem zaworowym

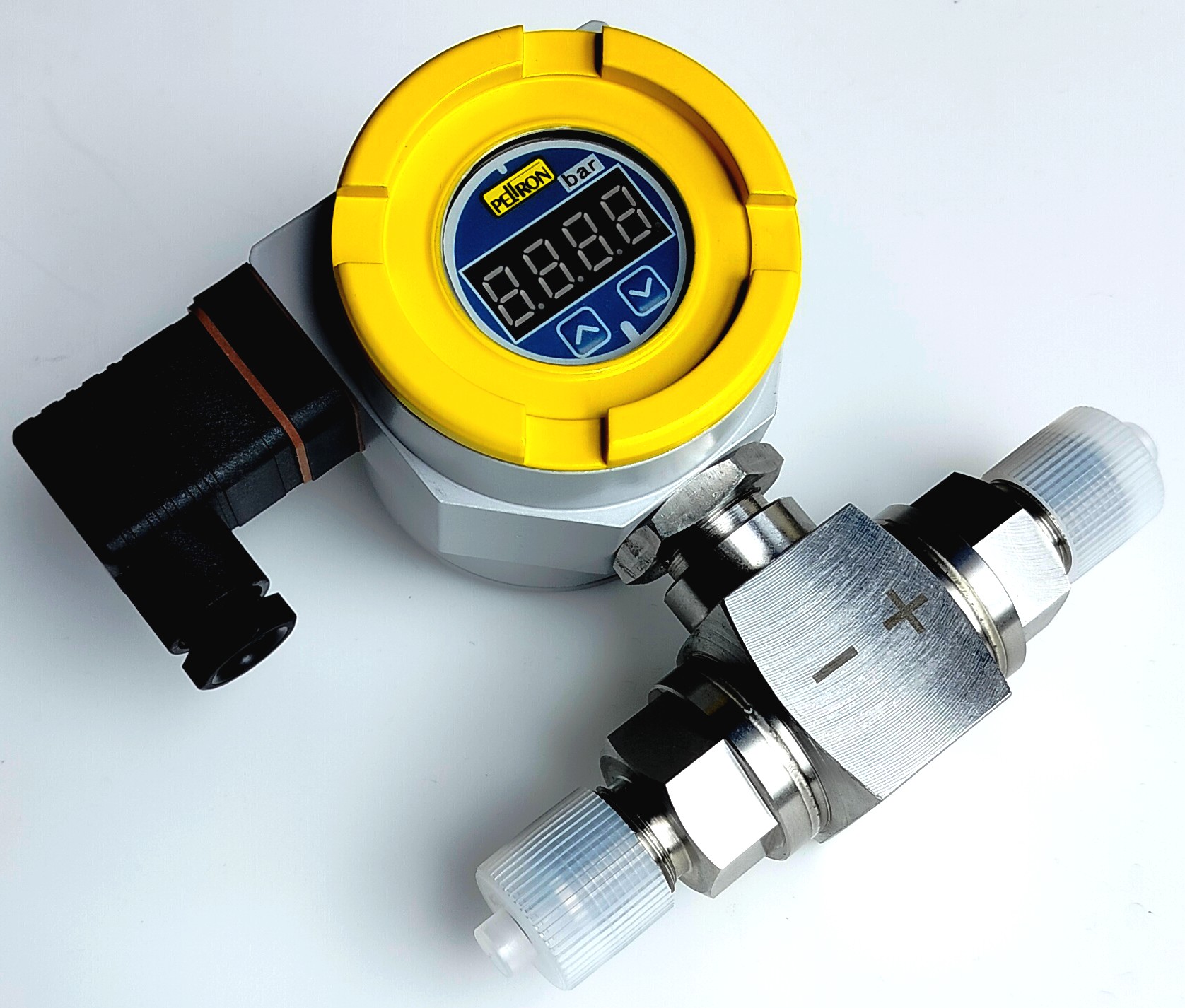

Przetwornik różnicy ciśnień ze zbloczem zaworowym

Realizujemy zestawy: nasz przetwornik różnicy ciśnień zintegrowany ze zbloczem zaworowym trzy lub pięciodrogowym. Zarówno zblocze jak również adapter łączący je z przetwornikiem wykonane są ze stali kwasoodpornej i przystosowane do pracy w ciężkich warunkach przy wysokim ciśnieniu statycznym.

przetwornik ciśnienia

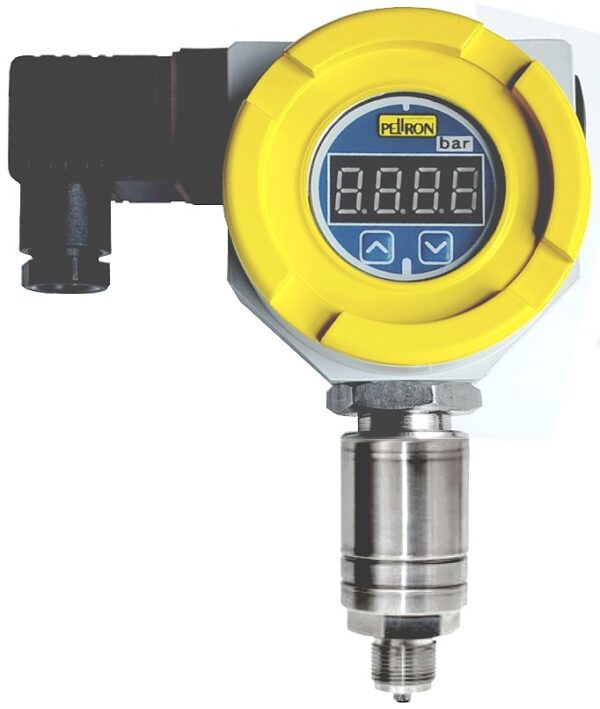

Przetwornik ciśnienia NPC – membrana ceramiczna

Przetwornik ciśnienia NPC przeznaczony jest do pomiarów ciśnień względnych lub absolutnych gazów i cieczy, także chemicznie agresywnych. Przetworniki NPC produkowane są na standardowe zakresy pomiarowe od 0,5 do 800 bar. Dostępne sygnały wyjściowe: 4÷20 mA i 0÷10 V. Dodanie wskaźnika wtyczkowego WWC1000 do przetwornika z sygnałem wyjściowym 4÷20 mA, umożliwia otrzymanie przetwornika z wyświetlaczem cyfrowym LED pracującego w układzie pętli prądowej. Przetwornik zbudowany jest z czujnika piezo-rezystancyjnego wykonanego w technologii cienkowarstwowej na  membranie ceramicznej Al2O3.

Separatory membranowe kołnierzowe

Przyłącze procesowe to dowolny kołnierz wg dowolnej normy lub uzgodnionych wymiarów.  Przyłącze instrumentu pomiarowego dowolne np: M20x1,5, G1/2”, NPT itp. Możliwa jest również wersja odległościowa czyli  podłączenie instrumentu poprzez kapilarę o odpowiedniej długości. Części zwilżane wykonane są ze stali kwasoodpornej. Membrana może być również wykonana z Hastelloyu lub powlekana PTFE. Jako instrument pomiarowy może być użyty przetwornik ciśnienia lub manometr.  W wersji odległościowej kapilara sztywna lub giętka.
